Расчет крутящего момента цепной передачи является важным аспектом для инженеров, проектировщиков и всех, кто занимается системами передачи энергии. Как поставщик цепных приводов, я понимаю важность точных расчетов крутящего момента для обеспечения оптимальной производительности и надежности цепного привода в различных приложениях. В этом сообщении блога я проведу вас через процесс расчета крутящего момента цепного привода, предоставив вам необходимые знания и инструменты для принятия обоснованных решений.
Понимание основ цепных приводов
Прежде чем углубляться в расчет крутящего момента, важно иметь базовое представление о цепных приводах. Цепной привод состоит из цепи и двух или более звездочек. Цепь входит в зацепление с зубьями звездочек, передавая мощность с одного вала на другой. Цепные приводы широко используются в различных отраслях промышленности, в том числе в автомобилестроении, сельском хозяйстве, производстве и транспорте, благодаря своей высокой эффективности, надежности и способности передавать мощность на большие расстояния.
Факторы, влияющие на крутящий момент
Несколько факторов влияют на крутящий момент цепного привода. Понимание этих факторов имеет решающее значение для точных расчетов крутящего момента. Вот ключевые факторы:
- Размер и тип цепи: Размер и тип цепи играют важную роль в определении ее крутящего момента. Различные размеры и типы цепей имеют разную грузоподъемность. Например, более крупная цепь с большим количеством звеньев и большим шагом обычно будет иметь более высокий крутящий момент, чем цепь меньшего размера. Вы можете изучить наш4012 4014 4016 Дуплексные роликовые приводные цепи Соединительные цепидля широкого спектра вариантов.
- Размер звездочки и количество зубьев: Размер и количество зубьев на звездочках также влияют на крутящий момент. Звездочки большего размера с большим количеством зубьев могут распределять нагрузку более равномерно, уменьшая нагрузку на цепь и увеличивая крутящий момент.

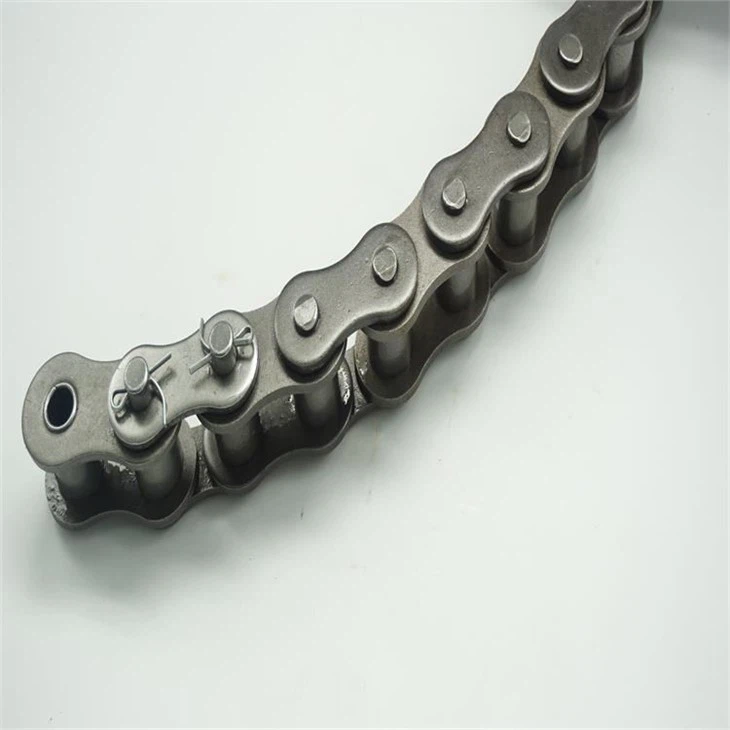

- Материал и качество: Материал и качество цепи и звездочек влияют на их прочность и долговечность. Высококачественные материалы, такие как легированная сталь, выдерживают более высокие нагрузки и обеспечивают лучшую производительность. НашПроизводство прецизионных роликовых и втулочных цепей с коротким шагом по стандартам ANSI/DIN/ISOпроизводятся по самым высоким стандартам, гарантируя превосходное качество и надежность.
- Условия эксплуатации: Условия эксплуатации, включая скорость, температуру, смазку и окружающую среду, могут повлиять на крутящий момент. Высокие скорости, экстремальные температуры и плохая смазка могут снизить производительность и срок службы цепи.
Расчет крутящего момента
Крутящий момент цепного привода можно рассчитать, используя следующие шаги:
Шаг 1. Определите расчетную мощность
Первым шагом является определение расчетной мощности, необходимой для приложения. Расчетная мощность – это мощность, которую цепной привод должен передавать в нормальных условиях эксплуатации. Его можно рассчитать по следующей формуле:
[P = \frac{T \times n}{9550}]
Где:
- (P) — расчетная мощность в киловаттах (кВт).
- (T) — крутящий момент в Ньютон-метрах (Н·м).
- (n) — скорость вращения в оборотах в минуту (об/мин).
Шаг 2. Выберите размер и тип цепочки.
В зависимости от расчетной мощности, условий эксплуатации и других факторов выберите подходящий размер и тип цепи. Вы можете обратиться к каталогу производителя цепи или проконсультироваться со специалистом по цепным приводам.
Шаг 3: Рассчитайте допустимое натяжение
Допустимое натяжение – это максимальное натяжение, которое цепь может выдержать без разрушения. Его можно рассчитать по следующей формуле:
[F_a = \frac{K_A \times P}{v}]
Где:
- (F_a) — допустимое напряжение в Ньютонах (Н).
- (K_A) — коэффициент эксплуатации, учитывающий условия эксплуатации и требования применения.
- (P) — расчетная мощность в киловаттах (кВт).
- (v) — скорость цепи в метрах в секунду (м/с).
Коэффициент обслуживания (K_A) можно получить из каталога производителя цепи или из отраслевых стандартов.
Шаг 4. Рассчитайте допустимый крутящий момент
Крутящий момент цепной передачи можно рассчитать по следующей формуле:
[T = \frac{F_a \times d}{2}]
Где:
- (T) — допустимый крутящий момент в Ньютон-метрах (Н·м).
- (F_a) — допустимое напряжение в Ньютонах (Н).
- (d) — средний диаметр меньшей звездочки в метрах (м).
Пример расчета
Давайте рассмотрим пример, иллюстрирующий процесс расчета крутящего момента. Предположим, у нас есть приложение цепного привода со следующими параметрами:
- Расчетная мощность ((Р)): 10 кВт
- Скорость вращения ((n)): 1000 об/мин
- Коэффициент обслуживания ((К_А)): 1,2
- Скорость цепи ((v)): 2 м/с
- Делительный диаметр меньшей звездочки ((d)): 0,2 м.
Сначала рассчитаем расчетный крутящий момент по формуле:
[T = \frac{P \times 9550}{n} = \frac{10 \times 9550}{1000} = 95,5 \text{ Н·м}]
Далее рассчитаем допустимое натяжение по формуле:
[F_a = \frac{K_A \times P}{v} = \frac{1,2 \times 10}{2} = 6 \text{ кН} = 6000 \text{ Н}]
Наконец, мы рассчитываем крутящий момент по формуле:
[T = \frac{F_a \times d}{2} = \frac{6000 \times 0,2}{2} = 600 \text{ Н·м}]
В этом примере крутящий момент цепной передачи составляет 600 Н·м.
Важность точного расчета крутящего момента
Точный расчет крутящего момента необходим по следующим причинам:
- Оптимальная производительность: Обеспечение достаточного крутящего момента цепного привода предотвращает преждевременный выход из строя и обеспечивает оптимальную производительность.
- Безопасность: Перегрузка цепного привода может привести к обрыву цепи, что может стать серьезной угрозой безопасности.
- Экономия средств: Выбор правильного размера и типа цепи на основе точных расчетов крутящего момента может снизить затраты, избегая завышенных или заниженных характеристик.
Заключение
Расчет крутящего момента цепной передачи является важным шагом при проектировании и выборе системы цепной передачи. Понимая факторы, влияющие на крутящий момент, и следуя шагам расчета, описанным в этом сообщении блога, вы можете гарантировать, что ваш цепной привод работает безопасно и эффективно. Как поставщик цепных приводов, мы предлагаем широкий ассортимент высококачественных цепных приводов и звездочек, отвечающих вашим конкретным потребностям. Если у вас есть какие-либо вопросы или вам нужна помощь с расчетом крутящего момента или выбором цепного привода, пожалуйста, не стесняйтесьсвязаться с намина консультацию. Мы с нетерпением ждем возможности сотрудничать с вами, чтобы предоставить лучшие решения для цепных приводов для ваших задач.
